Zhechi est un fabricant professionnel de connecteur rapide à 90 degrés. Notre expertise professionnelle dans la fabrication du connecteur rapide à 90 degrés a été affinée au cours des 10 dernières années.
Description de ce connecteur rapide à 90 degrés
Ce qui suit est un connecteur rapide à 90 degrés lié, j'espère vous aider à mieux comprendre le connecteur rapide à 90 degrés.
Ce connecteur rapide à 90 degrés peut accéder à la boîte d'équipement, peut également être sélectionné en fonction du fil dans la sortie du fil interne de l'équipement électrique, le simple tube d'onde dans l'interface peut être.
Le connecteur rapide ci-dessus pour 90 degrés. Si vous voulez en savoir plus sur la glande du câble métallique, la glande de câble, etc., vous pouvez nous contacter.
Paramètre de ce connecteur rapide à 90 degrés
Ce qui suit est un connecteur rapide d'environ 90 degrés, j'espère vous aider à mieux comprendre le connecteur rapide à 90 degrés.
|
Spécification du thread |
Dents métriques (métrique / EN50262), dents allemandes (PG) |
|
Matériel produit: |
L'utilisation de matières premières certifiées en nylon PA66 certifié UL |
|
Couleur du produit |
Noir (b), gris (g) |
|
Température de travail: |
-40 ℃ ~ + 85 ℃ |
|
Caractéristiques du produit: |
Dans le corps de verrouillage de la conception spéciale, la manipulation de la prise |
|
Spécification du thread |
Article no. |
Tube d'onde correspondant |
Diamètre du fil |
Longueur du fil |
Diamètre intérieur
Je mm
|
Diamètre extérieur
B mm
|
Longueur totale D |
Hauteur
H
|
|
|
D1 mm |
C mm |
||||||||
|
Norme métrique |
|||||||||
|
M
|
M12 * 1.5 |
ZC-M12-E |
AD10.0 |
12 |
10 |
8.5 |
17 |
33.5 |
32 |
|
M16 * 1.5 |
ZC-M16-BY |
AD13.0 |
16 |
10 |
12 |
20 |
36 |
34 |
|
|
M16 * 1.5 |
ZC-M16-BY |
AD15.8 |
16 |
10 |
12 |
23 |
42 |
37.5 |
|
|
M20 * 1.5 |
ZC-M20-E |
AD15.8 |
20 |
10 |
15.5 |
23 |
42 |
37 |
|
|
M20 * 1.5 |
ZC-M20-E |
AD18.5 |
20 |
11 |
13.5 |
26.5 |
46 |
44 |
|
|
M20 * 1.5 |
ZC-M20-E |
AD21.2 |
20 |
12 |
14.8 |
29.5 |
50 |
49 |
|
|
M24 * 1.5 |
ZC-M24-E |
AD21.2 |
24 |
13 |
18 |
29.5 |
50 |
49 |
|
|
M25 * 1.5 |
ZC-M25-E |
AD21.2 |
25 |
13 |
14.8 |
29 |
46 |
49 |
|
|
M25 * 1.5 |
ZC-M25-E |
AD28.5 |
25 |
13 |
18 |
29 |
50 |
49 |
|
|
M32 * 1.5 |
ZC-M32-E |
AD34.5 |
32 |
15 |
24 |
44 |
67 |
67.5 |
|
|
M40 * 1.5 |
ZC-M40-E |
AD42.5 |
40 |
15 |
32 |
52 |
83 |
74 |
|
|
M50 * 1.5 |
ZC-M50-E |
AD54.5 |
50 |
16 |
39 |
64 |
88 |
86.5 |
|
|
M63 * 1.5 |
ZC-M63-E |
AD54.5 |
63 |
16 |
53 |
64 |
88 |
86.5 |
|
|
P. standard allemand |
|||||||||
|
P. |
Pg7 |
Zc-pg7-e |
AD10.0 |
12.5 |
10 |
8.5 |
17 |
33.5 |
32 |
|
Pg9 |
Zc-pg9-e |
AD13.0 |
15.2 |
10 |
12 |
20 |
36 |
34 |
|
|
P.11 |
Zc-pg11-e |
AD15.8 |
18.6 |
10 |
12 |
23 |
42 |
37 |
|
|
P.13.5 |
ZC-PG13.5-E |
AD18.5 |
20.4 |
11 |
13.5 |
26.5 |
46 |
44 |
|
|
Pg16 |
ZC-PG16-E |
AD21.2 |
22.5 |
12 |
18 |
29.5 |
50 |
47 |
|
|
Pg21 |
ZC-PG21-E |
AD28.5 |
28.3 |
12 |
24 |
37 |
57 |
55 |
|
|
Pg29 |
ZC-PG29-E |
AD34.5 |
37 |
12 |
32 |
44 |
67 |
63 |
|
|
Pg36 |
ZC-PG36-E |
AD42.5 |
47 |
12 |
36 |
52 |
83 |
70 |
|
|
Pg48 |
ZC-PG48-E |
AD54.5 |
59.3 |
14 |
48 |
64 |
88 |
83 |
|

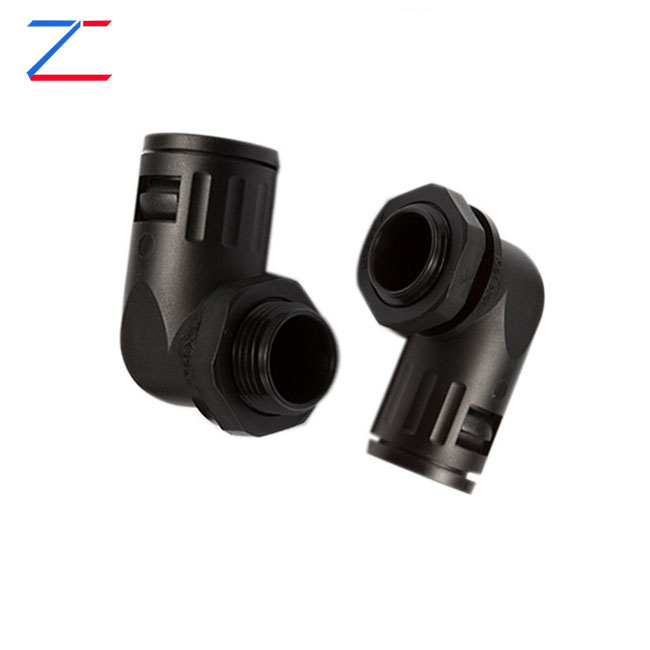

Image de ce connecteur rapide à 90 degrés
Si vous voulez connaître des produits plus connectés à 90 degrés plus liés, tels que la glande de câble en nylon et la glande de câble en acier inoxydable… etc., vous pouvez nous contacter directement. Nous pouvons vous fournir une glande de câble en acier inoxydable, des informations connexes, une glande de câble Ornylon, une glande de câble orbrass… des informations envoyées à votre e-mail.
Notre usine de ce connecteur rapide à 90 degrés
Notre usine possède plus d'expérience dans le connecteur rapide à 90 degrés à 90 degrés ， et nous pouvons fournir plusieurs types de produits liés, tels que les attaches de câbles en nylon, la glande de câble en acier inoxydable, les attaches de câbles en acier inoxydable, les pinces de câble, le terminal isolé, etc. Si vous voulez en savoir plus de détails, bienvenue pour nous contacter!
Notre service de ce connecteur rapide à 90 degrés
Nous avons un processus de normalisation dans le connecteur rapide à 90 degrés de production et en assurant la qualité de notre produit. Nous avons une équipe professionnelle de prévente, ils peuvent répondre à vos questions, qui concernent les attaches de câbles en nylon, les glandes de câbles en acier inoxydable, les attaches de câbles en acier inoxydable, les pinces de câble, le terminal isolé, etc. Nous avons une équipe après les sales en caravail dur, qui fournissent un service après-vente et une protection pour nos clients.
FAQ de ce connecteur rapide à 90 degrés
Si vous avez des problèmes sur un connecteur rapide à 90 degrés ou si vous souhaitez en savoir plus sur les attaches de câbles en nylon, la glande de câble en acier inoxydable, les attaches de câbles en acier inoxydable, les câbles, le terminal isolé, etc. Bienvenue à nous contacter!
Dans l'attente de votre demande de ce connecteur rapide à 90 degrés.
