Dans les systèmes électriques et industriels modernes, la gestion des câbles ne se limite pas au simple acheminement des fils d’un point à un autre. Une protection adéquate des câbles a un impact direct sur la sécurité, la longévité des équipements, l’efficacité opérationnelle et les coûts de maintenance. UnPresse-étoupe coudéest spécialement conçu pour guider les câbles dans un angle de 90 degrés tout en maintenant une étanchéité sécurisée, un soulagement de traction et une protection de l'environnement. Cet article explore les fonctionnalités, les applications, les avantages, les considérations d'installation, la sélection des matériaux, les pratiques de maintenance et les facteurs d'achat associés aux presse-étoupes coudés. Que vous soyez ingénieur, entrepreneur, gestionnaire d'installations, fabricant d'équipements ou spécialiste des achats, comprendre le rôle des presse-étoupes coudés peut vous aider à prendre de meilleures décisions pour vos projets.

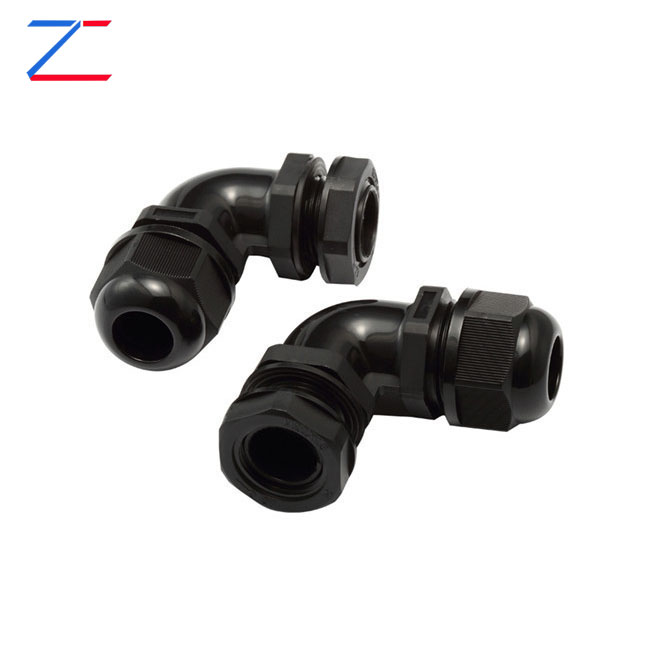

Un presse-étoupe coudé est un dispositif d'entrée de câble spécialisé conçu pour permettre aux câbles de passer à travers les panneaux, les boîtes de jonction, les armoires de commande et les boîtiers d'équipement tout en changeant de direction à environ 90 degrés. Contrairement aux presse-étoupes droits classiques, les presse-étoupes coudés offrent un chemin incliné qui contribue à réduire la contrainte de flexion des câbles et à optimiser l'utilisation de l'espace.
À mesure que les équipements industriels deviennent de plus en plus compacts, les ingénieurs sont souvent confrontés à des défis liés au routage des câbles. Un espace d'installation limité, des panneaux de commande encombrés et des conditions environnementales exigeantes rendent les méthodes traditionnelles d'entrée de câbles moins efficaces. Le presse-étoupe coudé répond à ces défis en offrant une solution pratique qui combine protection des câbles, performances d'étanchéité et flexibilité directionnelle.
Ces presse-étoupes sont couramment utilisés dans les systèmes d'automatisation, les équipements de télécommunications, les installations d'énergie renouvelable, les infrastructures de transport, les applications marines et les machines industrielles.
La fonction principale d'un presse-étoupe coudé est de sécuriser et de protéger les câbles tout en redirigeant leur chemin d'entrée. Une fois que le câble passe à travers le presse-étoupe, les éléments de compression créent un joint étanche autour de la gaine du câble. Cela empêche les contaminants tels que la poussière, l'eau, l'humidité, les produits chimiques et les débris de pénétrer dans le boîtier.
En même temps, le presse-étoupe assure une décharge de traction mécanique. Au lieu de forcer le câble à se plier brusquement immédiatement après son entrée dans un panneau, la structure coudée crée une transition plus douce qui réduit les contraintes mécaniques.
Cette conception contribue à :
Bien que les conceptions varient selon les fabricants, la plupart des presse-étoupes coudés contiennent les composants suivants :
| Composant | Fonction |
|---|---|
| Corps | Boîtier structurel principal offrant résistance et soutien |
| Écrou de compression | Se resserre autour du câble pour une rétention sécurisée |
| Bague d'étanchéité | Crée une protection imperméable et anti-poussière |
| Contre-écrou | Fixe le presse-étoupe au boîtier |
| Section Coude | Fournit un angle d'acheminement des câbles de 90 degrés |
| Mécanisme de serrage | Offre un soulagement de traction et une rétention des câbles |
Chaque composant contribue aux performances globales du presse-étoupe, assurant à la fois l'étanchéité environnementale et la protection mécanique.
La popularité des presse-étoupes coudés découle de plusieurs avantages pratiques.
Optimisation de l'espace
La conception inclinée permet d'acheminer efficacement les câbles dans des espaces confinés, réduisant ainsi l'encombrement et améliorant l'organisation à l'intérieur des armoires de commande.
Contrainte de câble réduite
Les courbures prononcées peuvent endommager les conducteurs et l'isolation des câbles au fil du temps. Les presse-étoupes coudés offrent une transition plus douce qui minimise les contraintes.
Protection améliorée
Des systèmes d'étanchéité de haute qualité protègent les équipements de l'humidité, de la poussière et des contaminants.
Fiabilité améliorée des équipements
Les câbles protégés subissent moins de pannes, ce qui entraîne une réduction des coûts de maintenance et des temps d'arrêt.
Apparence professionnelle
Le routage organisé des câbles améliore l’esthétique globale de l’installation et simplifie la maintenance future.
Les presse-étoupes coudés servent un large éventail d'industries en raison de leur polyvalence.
| Industrie | Application typique |
|---|---|
| Automatisation industrielle | Armoires de commande et systèmes PLC |
| Énergie renouvelable | Onduleurs solaires et systèmes d'éoliennes |
| Marin | Systèmes électriques à bord |
| Télécommunications | Armoires de communication extérieures |
| Transport ferroviaire | Contrôle des signaux et systèmes d'alimentation |
| Pétrole et gaz | Équipement pour zones dangereuses |
| Construction | Construire une infrastructure électrique |
| Centres de données | Systèmes de gestion des câbles |
La capacité à résister à des conditions difficiles rend les presse-étoupes coudés particulièrement utiles dans les environnements extérieurs et industriels.
La sélection des matériaux a un impact significatif sur les performances et la durabilité.
Presse-étoupes coudés en laiton
Laiton nickelé
Acier inoxydable
Nylon (Polyamide)
Le choix du matériau approprié dépend des conditions environnementales, des exigences mécaniques et des considérations budgétaires.
La sélection du bon produit nécessite une évaluation minutieuse de plusieurs facteurs.
Un presse-étoupe correctement sélectionné améliore la sécurité opérationnelle et réduit les coûts de remplacement futurs.
Une installation correcte est essentielle pour maximiser les performances du presse-étoupe.
Une installation incorrecte peut compromettre les performances d’étanchéité et les capacités de décharge de traction.
| Fonctionnalité | Presse-étoupe coudé | Presse-étoupe droit |
|---|---|---|
| Changement de direction | 90 degrés | Entrée directe |
| Efficacité spatiale | Excellent | Modéré |
| Réduction du stress des câbles | Haut | Inférieur |
| Installations compactes | Idéal | Limité |
| Flexibilité de routage | Supérieur | Basique |
Pour les installations avec un espace limité ou des exigences de routage directionnel des câbles, les presse-étoupes coudés constituent souvent la meilleure solution.
Problème : entrée d'eau
Solution : Vérifiez l’intégrité du joint et assurez-vous d’un serrage correct.
Problème : glissement du câble
Solution : Vérifiez la compatibilité des tailles de câble et les paramètres de compression.
Problème : Corrosion
Solution : Sélectionnez des matériaux résistants à la corrosion tels que l’acier inoxydable.
Problème : boîtier fissuré
Solution : évitez de trop serrer et utilisez des produits adaptés aux conditions environnementales.
Problème : espace insuffisant
Solution : Utilisez des presse-étoupes coudés compacts spécialement développés pour les installations étroites.
La maintenance de routine permet de prolonger la durée de vie et de maintenir la fiabilité du système.
La maintenance préventive est nettement moins coûteuse que les réparations d’urgence causées par des pannes de câbles.
À mesure que les industries évoluent vers davantage d’automatisation et de numérisation, les solutions de gestion des câbles continuent d’évoluer.
Les fabricants investissent massivement dans des produits innovants de protection des câbles pour répondre à des exigences opérationnelles de plus en plus exigeantes.
Q1 : Quel est l'objectif principal d'un presse-étoupe coudé ?
Son objectif principal est d'acheminer en toute sécurité les câbles selon un angle de 90 degrés tout en maintenant l'étanchéité, la protection et la décharge de traction.
Q2 : Les presse-étoupes coudés sont-ils étanches ?
De nombreux modèles sont conçus avec des indices IP élevés tels que IP66, IP67 ou IP68, offrant une excellente résistance à l'eau et à la poussière.
Q3 : Quel matériau convient le mieux aux environnements marins ?
L’acier inoxydable est généralement préféré en raison de sa résistance supérieure à la corrosion.
Q4 : Les presse-étoupes coudés peuvent-ils être utilisés à l’extérieur ?
Oui. Les produits destinés à l'extérieur sont spécialement conçus pour résister à l'exposition aux UV, à l'humidité et aux fluctuations de température.
Q5 : Comment puis-je déterminer la taille correcte du presse-étoupe ?
Mesurez le diamètre extérieur du câble et faites-le correspondre à la plage de serrage spécifiée par le fabricant du presse-étoupe.
Q6 : Les presse-étoupes coudés sont-ils adaptés à l'automatisation industrielle ?
Absolument. Ils sont largement utilisés dans les panneaux de commande, la robotique, les capteurs et les machines industrielles.
Q7 : Combien de temps durent généralement les presse-étoupes ?
La durée de vie varie en fonction de la qualité des matériaux et des conditions environnementales, mais les presse-étoupes de haute qualité peuvent fonctionner de manière fiable pendant de nombreuses années.
Un presse-étoupe coudé est bien plus qu’un simple accessoire de câble. Il constitue un composant essentiel pour la protection des câbles, la décharge de traction, l'étanchéité environnementale et le routage efficace des câbles. Des systèmes d'automatisation industrielle et d'énergie renouvelable aux installations marines et aux infrastructures de télécommunications, les presse-étoupes coudés contribuent de manière significative à la fiabilité et à la sécurité du système.
En sélectionnant le matériau, la taille, le niveau d'étanchéité et la méthode d'installation appropriés, les organisations peuvent améliorer les performances des équipements, réduire les coûts de maintenance et prolonger la durée de vie des câbles.
Wenzhou Zhechi Electric Co., Ltd.se spécialise dans la fabrication de solutions fiables de gestion des câbles et de connexions électriques conçues pour les applications industrielles exigeantes. Notre équipe expérimentée s'engage à fournir des produits durables, un support technique professionnel et des solutions personnalisées adaptées aux exigences de votre projet.
Contactez-nousaujourd'huipour en savoir plus sur nos solutions de presse-étoupes coudés, demander un devis ou discuter des besoins spécifiques de votre application. Nous sommes prêts à vous aider à construire des systèmes électriques plus sûrs, plus efficaces et plus fiables.
